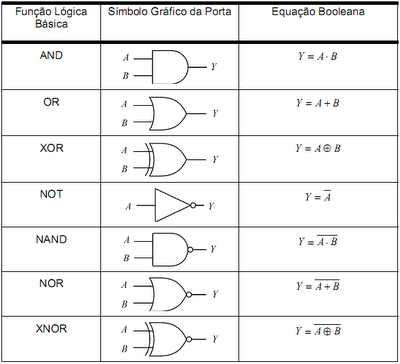

Na tabela abaixo temos os blocos lógicos básicos utilizados em eletrônica digital, dos circuitos mais simples aos mais complexos. A primeira porta lógica é a AND , respectivamente temos a porta OR , porta XOR, porta NOT, porta NAND, porta NOR e porta XNOR. Na segunda coluna os símbolos das portas são apresentados e por fim na terceira coluna temos as equações booleanas de cada porta lógica. Tabela das funções lógicas básicas.

O circuito da figura 1 converte dados do formato analógico para digital (A/D). Na grande maioria das aplicações, as variáveis físicas são contínuas no tempo, sinais analógicos, esses sinais para serem processados por computadores ou microcontroladores devem ser convertidos para o formato digital. Compreende-se por sinal digital todo o sinal que é amostrado, ou seja, só existem em determinados instantes de tempo e só podem assumir um número determinado de valores, quantização. Os valores que um sinal digital pode assumir é determinado pela precisão do conversor analógico digital utilizado. Comercialmente existem conversores de 8, 12, 14, 16, 20, 24 bits. Figura 1 - Circuito utilizado para converter um sinal analógico em digital. No circuito 1, o conversor analógico digital é o ADS8326, esse conversor é de 16 bits com capacidade de converter até 250.000 amostras por segundo, isso com um consumo de 10mW. Ele possui entrada diferencial, esta característica faz com que esse dispositivo reje...

O Transistor-Transistor Logic (TTL) é uma designação para circuitos digitais que trabalham em 5V e utilizam transistores bipolares em sua construção. A família TTL é derivada de uma família mais antiga: DTL, Lógica Transistor Diodo. Os transistores bipolares utilizados na TTL possuem vários emissores, multiemissor, figura 1. Essa inovação tecnológica diminui o número de transistores necessários para se fazer uma determinada porta lógica. Figura 1 - Porta NAND ou NE TTL, com três entradas. O circuito TTL da figura 1 é uma porta NAND (NE), ou E negado, com três entradas, A, B e C. Esta porta lógica, conhecida com o inverso da função AND, tem a seguinte tabela verdade: A B C Out 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 0 Tablea 1 - NAND TTL, com três entradas. O TTL 7410, figura 2, é a versão comercial do circuito da figura...

Os resistores para montagem em superfície (SM em inglês Surface Mounting ), têm uma codificação que pode ser de três ou quatro caracteres. Os resistores SMD com três caracteres, figura 1, são os mais utilizados em equipamentos eletrônicos. Figura 1 - Resistor SMD de 1k. No código de 3 dígitos , os dois primeiros números indicam os dígitos mais significativos do resistor SMD, já o último dígito indica o fator de multiplicação neste caso 100, então para o resistor da figura 1, tem-se uma resistência de 1000 ohms. Tabela de Resistor SMD dígito 1 = 1 dígito 2 = 2 dígito 3 = Multiplicador 12*100: 1200 ohms = 1K2 dígito 1 = 1 dígito 2 = ponto dígito 3 = 6 1.6 ohms dígito 1 = ponto dígito 2 = 2 dígito 3 = 2 0.22 ohms Tabela 1 - Exemplos de codificação. Resistor SMD de Precisão Os resistores SMD de Precisão, tolerância de 1%, utilizam a nomenclatura conhecida como EIA-90, os dois primeiros dígitos desta codif...

A tabela de capacitores trás informações sobre o tipo de Dielétrico (isolante utilizando entre as folhas ou placas condutoras do capacitor).A Armadura é o tipo de folha ou placa utilizada podendo ser: folhas de alumínio; alumínio depositado; prata depositada ou tântalo metalizado. As faixas de valores de capacitância para cada tipo de capacitor e as faixas de tensão de operação. Clique sobre a Tabela para aumenta-lá: Tabela de capacitores. Os capacitores de papel, são construídos com folhas de alumínio separadas por papel parafinado, sua faixa de capacitância está entre 1nF e 10uF e a tensão de operação entre 150 a 1000V. O Capacitores de Mica, tem um armadura de folhas de alumínio, com folhas de mica como dielétrico, podem ser encontrados nos valores de 1pF a 22nF e tensão entre 200 a 5000V. Para mais informações verifique a tabela. A variedade de capacitores que existem é muito grande, por esse motivo acho que a tabela de capacitores acima será de grande utilidade. ...

Termistor Um termistor é um dispositivo semicondutor de dois terminais cuja resistência, como o nome sugere, é sensível a variações de temperatura. A temperatura do termistor pode ser modificada internamente ou externamente. Um aumento de corrente que passa pelo dispositivo aumenta sua temperatura, causando a queda de sua resistência. Qualquer fonte de calor externa aumenta sua temperatura, causando queda em sua resistência. Os dos tipos de ação (interna ou externa) possibilitam o uso do termistor em sistemas de controle. Os termistores podem ser construídos dos seguintes materiais: óxido de cobalto, níquel, estrôncio e manganês. Existem dois tipos de Termistores: os que possuem coeficiente de temperatura negativa, NTC ( Negative Temperature Coefficient ), são termistores que diminuem sua resistência com o aumento de temperatura; e os termistores com coeficiente de temperatura positivo, PTC ( Positive Temperature Coefficient ), são termistores que tem um aumento de resistência co...

Charles Augustin de Coulomb, foi aluno da Escola de Engenharia de Mezieres, a primeira a ser fundada no mundo. Formulou a Lei de Coulomb que caracteriza a força entre duas cargas elétricas, força esta que é a principal responsável pelas interações em nível atômico. Realizou pesquisas extensas sobre o atrito em máquinas industriais e em moinhos de vento, e também sobre a elasticidade de metais e fios de seda.

Em um condutor convencional, os elétrons viajam com velocidade média próximas de 1.600 Km/s. De acordo com a teoria da relatividade de Einstein, a velocidade máxima para a transmissão de qualquer efeito é a velocidade da luz no vácuo, cerca de 300.000 Km/s. A velocidade relativamente baixa, quando comparada com a da luz, da condução convencional deve-se, entre outras coisas, a colisões com outros átomos no material, força repulsiva entre elétrons, efeitos de agitação térmica que resultam em trajetórias irregulares devido ao aumento do movimento de átomos e à presença de impurezas no condutor. No estado de supercondutor, há um emparelhamento entre os elétrons, denominado de Efeito Cooper , no qual os elétrons se propagam em pares, "ajudando-se mutuamente a manter uma velocidade mais alta. De certa maneira isso é como "aproveitar o vácuo" de outros ciclistas ou corredores. Há uma troca de energia entre parceiros ou mesmo entre "novos" parceiros (conforme a neces...

Na tabela abaixo é apresentado uma forma prática para a conversão de fios e cabos no padrão AWG ( A merican W ire G auge ) e MCM ( 1000 Circular Mils ) para mm , também é informada a resistência por metro ( ohm/m ), para cada bitola de fio e sua respectiva capacidade de corrente. FIOS E CABOS PADRÃO AWG / MCM* FIOS E CABOS PADRÃO MÉTRICO Bitola Diâmetro aproximado [mm] Seção aproximada [mm²] Resistência aproximada 1 [ohm/m] Corrente máxima 2 [A] Seção nominal [mm²] Corrente máxima 2 [A] 40 AWG 0,08 0,005 3,4 - - - 39 AWG 0,09 0,006 2,7 - - - 38 AWG 0,10 0,008 2,2 - - - 37 AWG 0,11 0,010 1,7 - - - 36 AWG 0,13 0,013 1,4 - - - 35 AWG 0,14 0,016 1,1 1 - - 34 AWG ...
