Umas das configurações mais utilizadas de amplificadores operacional é configuração com realimentação negativa  não inversora, Figura 1. O tensão de saída do amplificador não inversor (Vout) pode ser obtida utilizando a Equação 1.

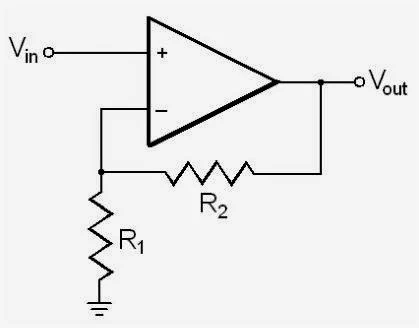

Figura 1 - Amplificador não-inversor.

Ganho do Amplificador não-inversor

A equação 1 relaciona os resistores R1 e R2 e a tensão de entrada (Vin) com a tensão de saída (Vout), através dessa expressão é possível determinar o ganho do amplificador não inversor.
Equação 1 - Relação entre a tensão de entrada e saída.
