Introdução

A construção de uma fonte de alimentação simétrica utilizando os reguladores de tensão 7812 e 7912 é uma tarefa fácil e recomendada para quem está começando a montar circuitos eletrônicos. Também é um circuito muito útil para ser utilizado em outros projetos, principalmente naqueles que utilizam tensões negativas e positivas para sua alimentação. Além disso, pode ser utilizada como uma prática fonte de bancada. Para mais informações sobre fontes visite meu poste: Como fazer uma fonte de alimentação – Parte 1 e Parte 2

Circuito da Fonte de Alimentação Simétrica

A circuito da fonte de alimentação simétrica de 12 volts pode ser dividido em três sub-blocos: retificador, filtro, regulador de tensão. O retificador é composto por 4 diodos 1N4001 ligados em ponte. O filtro são os capacitores C1, C2, tensão positiva e negativa respectivamente. Os resistores R1 e R2 são para descarregar os capacitores quando a fonte é desligada. Os reguladores de tensão 7812 e 7912 servem para garantir que a tensão seja regulada em 12 volts positiva e negativa respectivamente. Os capacitores C3 e C4 elemina os componentes de alta frequência e transitórios durante a inicialização dos reguladores de tensão.
Figura 1 - Circuito da Fonte de Alimentação Simétrica (Clique sobre a figura para amplia-lá)

Lista de Componentes:

  • 4 diodos 1N4001, D1-D4;
  • 2 capacitores eletrolíticos de 1000uF por 25 volts, C1, C2;
  • 2 Resistores de 10k, R1 e R2;
  • LM7812;
  • LM7912;
  • 2 capacitores cerâmicos de 100nF, C3 e C4;
  • Transformador com Tap Central 12+12 ou 15+15 (ligados aos terminais J1, J2 (tap central) e J3;
  • Dissipadores de calor para 7812 e 7912;

Placa de Circuito Impresso da Fonte

O Layout da placa de circuito impresso da fonte simétrica de 12 volts pode ser visto na Figura 2, para a confecção dessa placa em casa consulte o post: Fazendo placa de circuito impresso em casa.
Na Figura 3 mostrada a disposição dos componentes na placa de circuito impresso, utilize essa figura para fazer montagem de sua fonte.

Figura 2 -  PCI da fonte.

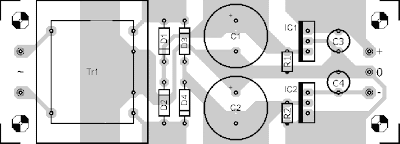

Figura 3 - Disposição dos Componentes na Placa de Circuito Impresso.
