Diodo 1N4007
O diodo 1N4007 é um componente muito utilizando em circuitos de retificação. Este dispositivo é capaz de suportar tensões de bloqueio de até 1000V. Sua máxima tensão RMS  está na ordem de 700V. O 1N4007 é capaz de suportar um único pico de tensão reverso de 1200V. Quando esse diodo é utilizando com circuitos resistivos alimentados com uma tensão senoidal de frequência igual a 60Hz sua corrente média pode ser de até 1A.

A temperatura de operação do 1N4007 está entre – 65 to +170 °C e  máxima corrente suportada em um ciclo de 60Hz (16,67ms) é de 30A. A quede de tensão sobre o diodo quando esse está operando com corrente de 1A com temperatura de junção (Tj) igual a 25°C está entre 0,93V a 1,1V, porém quando a temperatura de junção se eleva a  75° a queda do diodo fica em 0,8V. A corrente de fuga do diodo 1N4007 máxima é de 50uA.

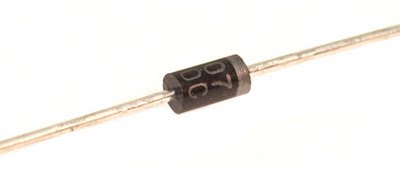

Encapsulamento do 1N4007
